A megoldás természetes



Egyszerű és korszerű megoldás:
FANN IN-DRÄN szennyvíztisztító család

A FANN IN-DRÄN szennyvíztisztító családot Svédországban 1990 óta alkalmazzák.

Svédországban, Finnországban és 2007 óta Lengyelországban több mint 50 ezer helyen építettek ki IN-DRÄN rendszerű szennyvíztisztítót. A



Magyarországon az első FANN IN-DRÄN szennyvíztisztítók  Pilisszentivánon és Hegymagason épültek 2011 végén, azóta már számos magánháznál és intézménynél, sőt Bácsszentgyörgyön az egész településen is használnak FANN IN-DRÄN házi szennyvíztisztítókat.



A FANN IN-DRÄN rendszer nemcsak korszerű és gazdaságos alternatívája a  "hagyományos" rendszereknek, hanem költséghatékony megoldás olyan esetekben is, ha kicsi az ingatlan területe, nehéz a terep, magas a talajvíz szintje, kötött a talaj, vagy egy régi eldugult szikkasztómezőt kell felújítani. Egyedi kialakításának köszönhetően a hagyományos szikkasztómezőkhöz képest csupán kb. ⅓ -nyi tényleges szikkasztófelületre van szükség. Ezáltal nagy megtakarítás érhető el a kiépítési költségekben. A termékek könnyen csoportosíthatók, így gyakorlatilag minden igényt ki tudnak elégíteni. (Ajánlott 1-150 lakosegyenértékig.)



A termékcsaládból könnyen kiválasztható a telepítés helyéhez, a felhasználó szokásaihoz, és persze a pénztárcájához illeszthető megoldás.

Grafika: Oletics Zoltán

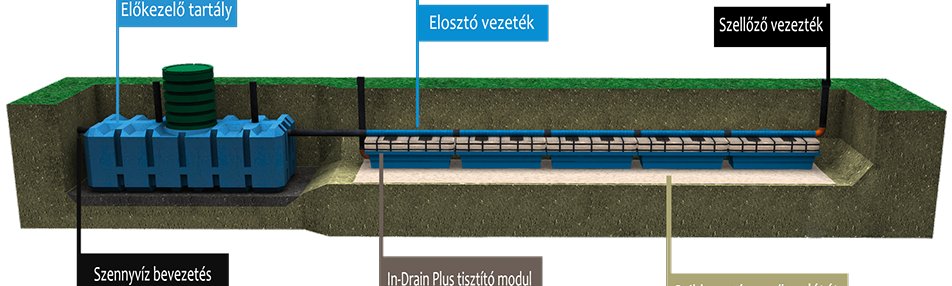

Az ingatlanból kifolyó szennyvíz előkezelése, valamint a szennyvíz-iszap rothasztása és tárolása a szeptikus tartályban (1) történik.

Innen  gravitációsan jut a szennyvíz az IN-DRÄN tisztító modulokra, amelyeken a megfelelő szennyvíz-szétosztást az erre a célra kifejlesztett elosztó vezeték(2) biztosítja.

Az IN-DRÄN modul(3) végzi az előkezelt szennyvíz biológiai tisztítását és a tisztított szennyvíz részbeni szikkasztását .

Az IN-drain tisztító modul levegő (oxigén) ellátásához megfelelően kialakított szellőző rendszer(4) szükséges.

A gravitációsan továbbfolyó tisztított szennyvíz végső elszikkasztására szolgál a szikkasztó mező(5).

Szeptikus tartály (1)



Az eljárás fontos eleme az szeptikus tartály, melyben igen jó, mintegy 80-90%-os hatásfokkal ülepednek ki a szennyvizek lebegő anyagai, és a műtárgyon belül a kiülepedő iszap hideg-rothasztása és stabilizálása is végbemegy. A szeptikus tartályban összegyűlt szennyvíziszap 180 napos tartózkodási idő után közvetlen mezőgazdasági elhelyezésre is alkalmas, vagy komposztálható, és mint komposzttrágya hasznosítható.

Elosztó vezeték (2)



Az elosztó vezeték egy vastagfalú, bordázott PE anyagú cső, amely jó ellenáll a földfelszínről átadódó terhelésnek. Speciális kialakítású furatain keresztül biztosítja az egyenletes szennyvíz-elosztást az IN-DRÄN tisztító modulokon.

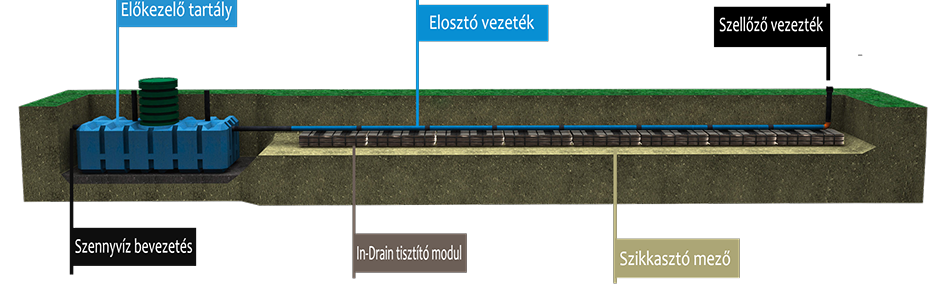

szikkasztás In-Drain modullal

Szellőző rendszer (4)



A tisztítórendszer működésének fontos része, a megfelelő szellőzőzés kialakítása, annak érdekében, hogy az IN-DRÄN modulok kellő levegőhöz (oxigénhez) jussanak, ezért az IN-DRÄN mezők végére egy levegőztető fejet helyezünk el. A levegőztető fej a földfelszíntől min. 50 cm-re kell, hogy kiálljon.

A megfelelő levegőáramlás kialakulásához az épületen belüli csatornarendszer szellőzését biztosító, a tető síkja fölé emelkedő szellőzőcsőre, ennek hiányában ventillátorra van szükség.

A rendszer lelke - az IN-DRÄN modul (3)

Az előkezelt szennyvíz az elosztó vezetéknek köszönhetően egyenletesen jut a modul felfelé nyitott kamráiba.  A kamrák alját és oldalát képező geotextílián kialakul egy biológiai hártya. Az itt megtelepedő baktériumok végzik a szennyvíz tisztítását.

Egy modul átlagos tisztítókapacitása 125 liter szennyvíz naponta, élettartama több, mint 20 év.

belső csatornarendszer szellőzése



Szikkasztómező (5)

Az IN-DRÄN mező hosszát a beépítendő mezők száma és elhelyezkedése határozza meg. Különböző talajtípusok esetén ez a hossz nem változik, csak a mező szélessége nő, maximálisan 5m-ig, a szivárgási tényező - szikkasztási próbával ellenőrizhető - alapján kiszámított szikkasztófelület mérete szerint.

Egyéb előírások, vagy erősen kötött talaj esetében, amikor a szükséges szikkasztófelület nagyobb, mint a beépítésre kerülő IN-DRÄN mező hossza x 5m, úgy az el nem szikkadt szennyvizet dréncső segítségével tovább vezetjük és egy „hagyományos” szikkasztómezőt kialakítva elszikkasztjuk

szikkasztómező mérete különböző talajtípusok esetén, szikkasztási próba

Miért ajánljuk?



Az IN-DRÄN rendszerek  a legegyszerűbb és legolcsóbb házi szennyvíztisztítók. Rendkívül rugalmasan alakíthatók, a helyi adottságokhoz és szükségletekhez igazíthatók.



Kialakításuk révén a leginkább helytakarékos megoldások, és minimális törődést igényelnek.



Jól tűrik a változó terhelést, és különösen időszakos használat esetén előnyös, hogy a rendszer magától "újraindul", míg a hagyományos tisztítókat előbb le kell üríteni és kitisztítani.



Az igazi rezsicsökkentés az IN-DRÄN rendszerekben rejlik!
